Display OLED 0,96” para montagem em painel com bornes de parafuso

5 minute read

Módulos OLED pequenos parecem intercambiáveis, mas furos de montagem e o recorte do painel necessário para que o mostrador apareça raramente coincidem entre fornecedores. Uma instalação limpa em painel costuma exigir uma janela quadrada precisa mais quatro furos para parafusos. Essas medidas mudam de um módulo para outro.

Diferenças sutis nas distâncias entre mostradores de fabricantes diferentes

Este projeto integra um display OLED I2C de 0,96″ bare screen sem módulo de processamento intermediário em uma carcaça de montagem em painel 48×29 mm com bornes de parafuso. Monta-se uma única vez entre protótipos sem soldar de novo nem crimpar cabos específicos.

Conceito

Instrumentos de painel no formato 48×29 mm compartilham um semi-padrão útil: um recorte retangular, clipes internos e um bisel frontal que esconde bordas imperfeitas. A inspiração veio de medidores DC baratos, incluindo o popular “9 em 1” de tensão/corrente/potência, que já usam duas placas internas.

Voltímetro digital para montagem em painel

Depois de procurar um produto pronto que combinasse montagem em painel, display I2C «burro» e bornes robustos, nada apareceu em quantidades de hobby. Como referência usou-se o medidor múltiplo «9 em 1» de tensão, corrente e potência em DC, em carcaça de painel 48×29 mm.

Como é por dentro o medidor 9 em 1

Componente chave: 0,96″ OLED 128x64 bare screen I2C.

Módulo OLED para montagem em painel montado em carcaça 48x29 mm

Características principais:

  • Hardware open source: fontes KiCad e Gerbers no GitHub
  • Interface I2C direta (sem MCU na placa)
  • Bisel 48×29 mm tolerante a recorte impreciso
  • Seis LEDs indicadores 0805 com terminais de ânodo e cátodo independentes
  • Bornes de parafuso 3,5 mm de duplo nível para fio rígido, multifilar ou Dupont
  • Duas placas empilhadas: soldar uma vez, cabear muitas vezes

Lista de materiais

Componente Comprar Datasheet
Kit capacitores SMD (0805) Comprar smd-capacitors.pdf
LED SMD (0805) Comprar smd-led-0805.pdf
Diodo SMD 1N4148 Comprar smd-diode-1n4148-melf.pdf
Kit resistores SMD (0805) Comprar smd-resistors.pdf
Header macho 1x8 2,54 mm Comprar single-row-male-header-2-54-pitch.pdf
Borne parafuso PCB duplo nível 3,5 mm (2x8) Comprar pcb-screw-terminal-double-level-3-5.pdf
Display OLED 0,96″ 128x64 bare screen I2C Comprar oled-0-96-i2c-128x64-bare-screen.pdf
Regulador LDO XC6206 3,3 V (SOT-23) Comprar xc6206.pdf

Circuitos impressos

PCB Arquivos fonte
Placa display (OLED, regulador, LEDs) panel-mount-oled-display/display-board
Placa conector (bornes de parafuso) panel-mount-oled-display/connector-board

Design elétrico

O projeto divide a função entre duas placas ligadas por um header 1×8. Na placa display vão o regulador XC6206 a 3,3 V, a rede de auto-reset do OLED, o acoplamento I2C, alguns capacitores usados pelo conversor interno DC/DC do mostrador e seis LEDs com terminais independentes. A placa conector só encaminha aos bornes de parafuso de duplo nível. Os esquemáticos completos e as notas de projeto estão no repositório GitHub.

Esquemático (placas display e conector)

Montagem

A montagem manual segue o esquema de duas placas dos medidores “9 em 1”: primeiro soldam-se os componentes SMD nas duas PCBs. Na placa display vão o OLED de cabo flex (0,7 mm, 30 pinos), o XC6206, o auto-reset e os seis LEDs; na placa conector, os bornes de parafuso de duplo nível. O passo mais delicado é soldar o flex da tela com ponta de ferro em T; o resto é solda SMD comum.

Montagem de componentes nas duas placas

As duas placas unem-se com headers 1×8 e um espaçador entre elas, deixando os bornes acessíveis por um lado.

Placas display e conector empilhadas com conectores header e espaçadores

A carcaça vem de um medidor de painel 48×29 mm (o mais barato que achar): retira-se a eletrônica original e reaproveita-se o frontal, inclusive o acrílico se servir, ou uma lente nova escura e translúcida de até 1 mm. O conjunto de placas encaixa na carcaça; as abas internas seguram o módulo sem parafusos extras no painel.

Conjunto de placas instalado dentro da carcaça

Software

O módulo não inclui firmware. Qualquer host com I2C (Arduino, RPi Pico, ESP32, etc.) pode controlar o display compatível com SSD1306 e os seis LEDs pelos bornes de parafuso.

Personalização

O projeto pode ser adaptado em alimentação e no uso dos LEDs indicadores. Também há um resistor que pode ser trocado de posição para escolher entre duas orientações possíveis do barramento I2C.

Fonte de alimentação

O XC6206 na placa gera 3,3 V para o OLED a partir dos bornes VCC/GND. Alimentar dentro das especificações do regulador e do display (tipicamente 3,3-5 V na entrada, conforme a variante de XC6206 montada).

Expansão

Seis LEDs 0805 têm terminais de ânodo e cátodo independentes, permitindo indicadores em circuitos ou terras diferentes. A fileira inferior de bornes é mais apertada para conectores Dupont, mas fica firme depois de encaixada.

Dois LEDs acesos: esquerda na posição central e direita na posição inferior
Aplicação de exemplo

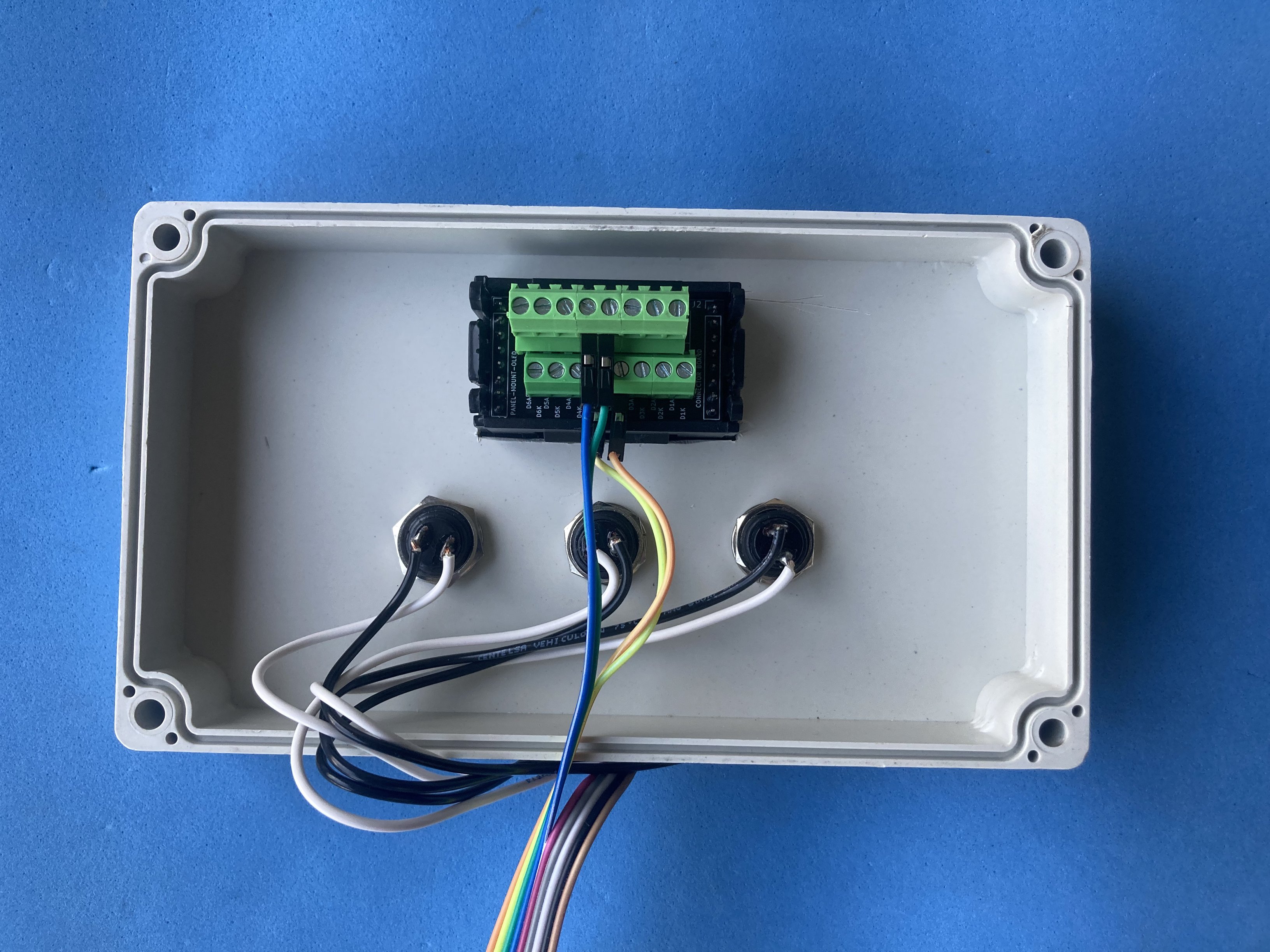

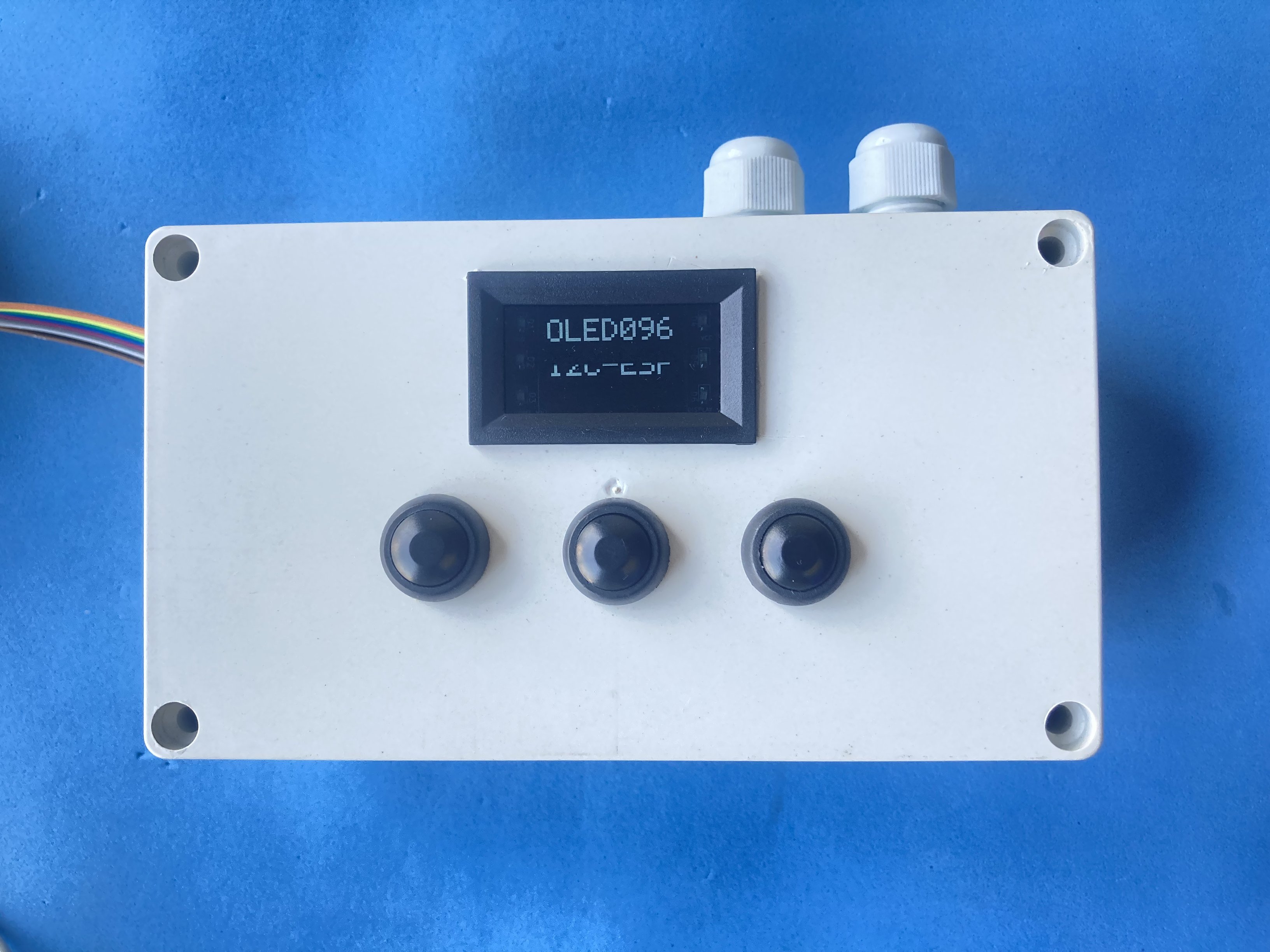

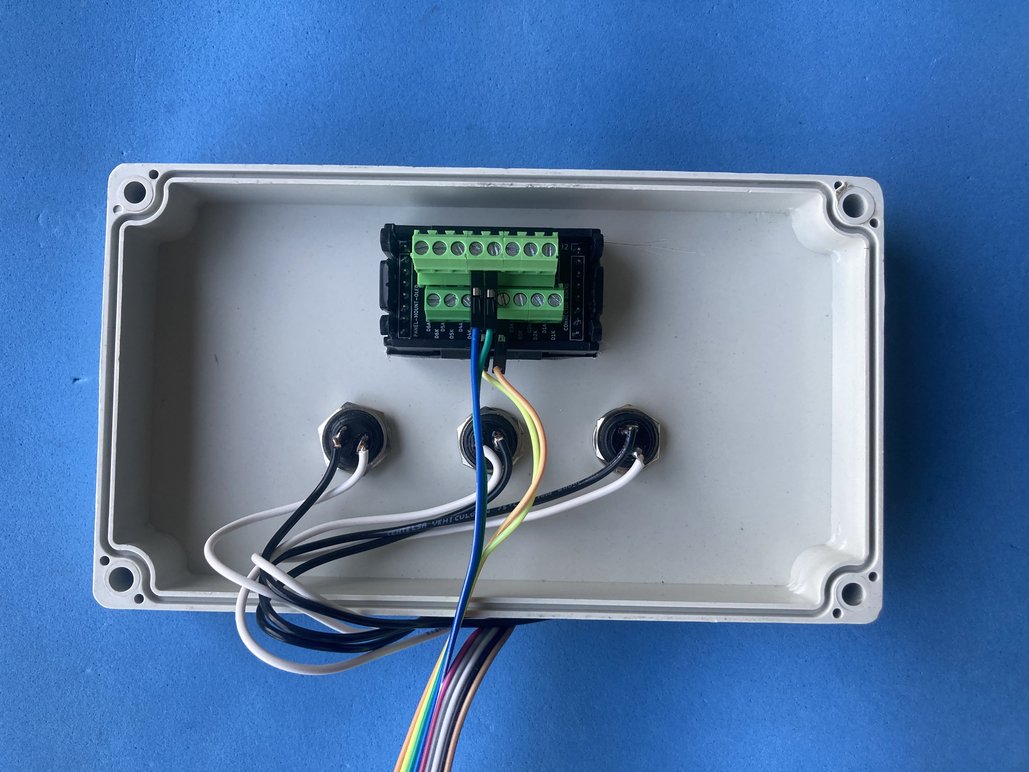

Montar o módulo em um painel ou caixa de instrumentação e ligar I2C (SCL, SDA, VCC, GND) do microcontrolador aos bornes de parafuso. Conectar um ou mais pares de LEDs a sinais de status (alimentação, alarme, modo, etc.) com retornos independentes se necessário. Ao encerrar o projeto, desparafusar os cabos e reutilizar o mesmo conjunto no próximo protótipo.

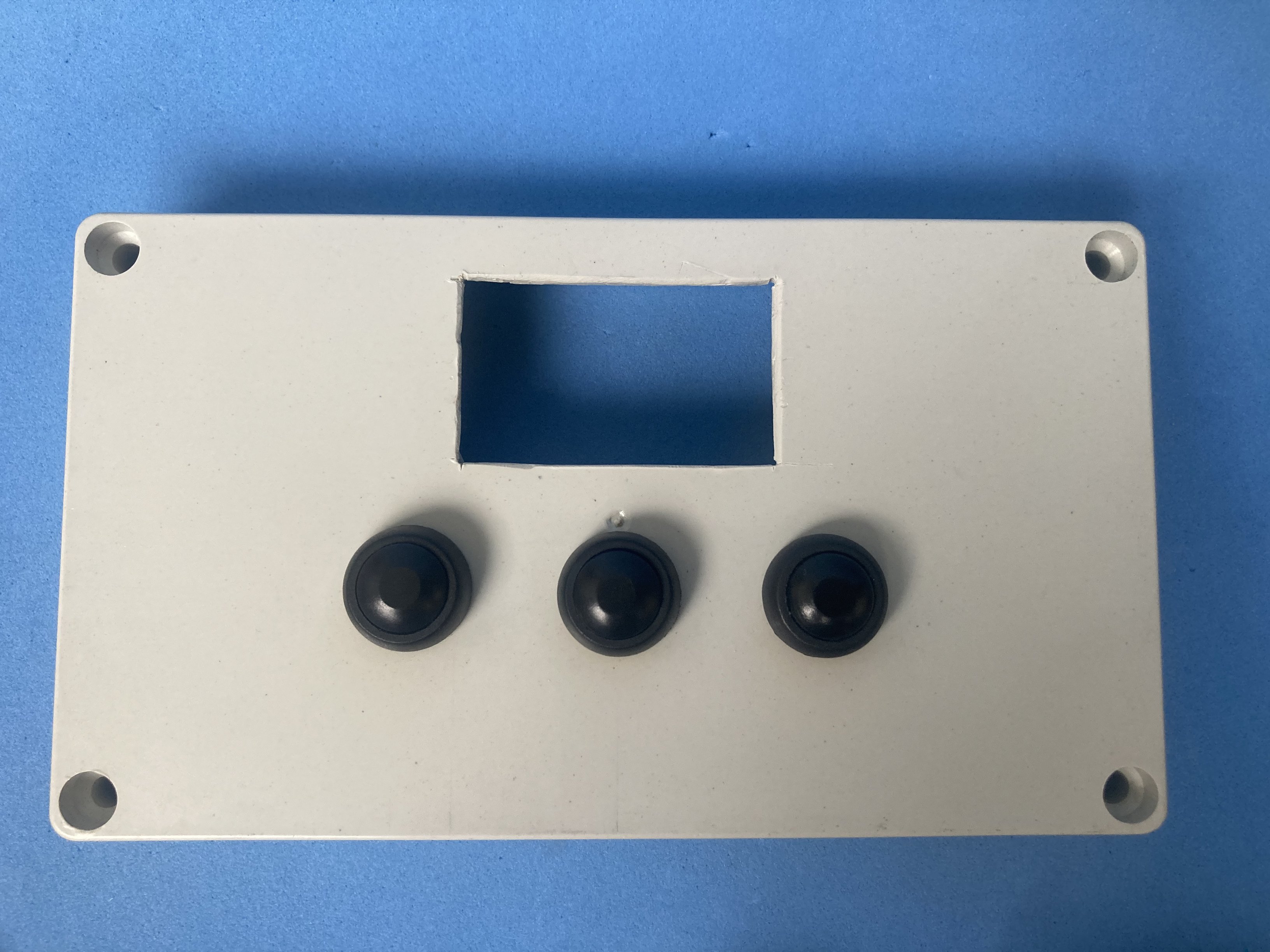

Detalhe do recorte quadrado para montagem do mostrador

Componentes opcionais:

Componente Comprar Datasheet
Medidor de painel 48x29 mm (carcaça doadora) Comprar 48x29mm-digital-voltmeter.pdf
Ponta de solda em T (cabo flex) Comprar t-type-soldering-tip-60w.pdf
Chapa acrílica translúcida 1 mm Comprar translucent-acrylic-plexiglass-1mm.pdf

Notas práticas:

No fim das contas, a ideia era simples: soldar a tela uma vez e poder mover o módulo de um protótipo para outro sem voltar ao alicate de crimpagem nem ao ferro de solda. Aperta os fios, solta, pronto. Se você muda o cabeamento com frequência na bancada ou dentro de uma caixa de instrumentação, essa praticidade compensa.

O que mais consome tempo não é a eletrônica, e sim a carcaça. Achar uma carcaça vazia 48×29 mm em quantidade de hobby é quase impossível. O caminho usual é comprar o medidor mais barato que aparecer e esvaziá-lo. Para a janela frontal, provou-se de tudo: a lâmina vermelha do voltímetro original escurece demais o OLED; verdes e azuis também não ajudaram. Ficamos com a lâmina cinza translúcida do multímetro doador (ou acrílico escuro de até 1 mm se você cortar a sua).

Um detalhe que acalma: o furo no painel não precisa sair perfeito. O bisel esconde cantos irregulares e as abas internas seguram o módulo sem parafusos extras. Na fileira inferior dos terminais os Dupont entram justos (não é a fileira mais confortável), mas, depois de encaixados, aguentam se puxar o cabo.
